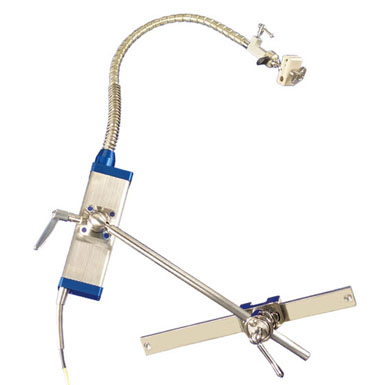

内視鏡固定器「ロックアーム」

■特徴


エンドスコープホルダー

内視鏡を意図する位置に素早くワンタッチ固定

フレキシブルな蛇腹型アームはドクターの邪魔にならない位置に素早く固定・解除・移動が可能。
ドクターの第三の手として活用されています。

  • ■軽量・コンパクト設計
  • ■片手で操作可能
  • ■サイドレールへ簡単設置
  • ■手元 または 足元スイッチ選択可
  • ■手術室内設備のエア供給元へ接続可

ロックアームカバーの仕様変更に関するお知らせ 詳細 (PDF)

■仕様


内視鏡ホルダー
品名 ロックアーム
F-5ハンドスイッチ・F-5Fフットスイッチタイプ
供給元 窒素ガス/圧縮空気 0.5~0.6Mps(5~6kg/m2)
重量 約3.0kg
寸法 アーム部:外径φ16 x 長さ600mm
本体:64 × 64 x 250mm
保持力 Max.1.5kg
スイッチ 2タッチ方式(F-5)・フットスイッチ(F-5F)
制御BOX
(F-5のみ)
電源:AC100V 50/60Hz
重量:約4kg
寸法:160 x 260 x H180mm
  ロックアーム内視鏡固定器カタログ

■固定器用ホルダー


Model: HM1050

内視鏡アーム

硬性鏡部を把持。把持径10φ

Model: HM1430

内視鏡ホルダー

カメラヘッド部を把持。把持径14φ~30φ

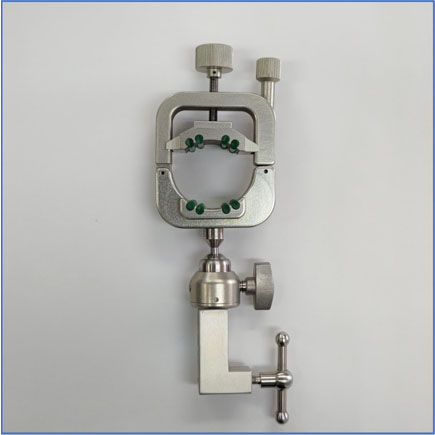

Model: HM3242

エンドスコープホルダー

カメラヘッド部を把持。把持径32φ~42φ

カメラヘッド用

内視鏡アーム




Model: HM1030

内視鏡アーム



腸ヘラ用ホルダー

内視鏡アーム



鉗子用(5φ・10φ)

内視鏡アーム



鉗子ホルダー使用例

内視鏡アーム



■動画


使用イメージ1(動画)



使用イメージ2(動画)



使用イメー3(動画)



使用イメージ4(動画)
