単一機能に絞ったシンプルな画像処理判定
- ■リピートに最適なライン検査向き
- ■ユーザー側で処理アルゴリズムの構築不要
- ■短一機能に絞ることによりパソコンレスを実現
- ■検査設備導入コストを低減
■特徴
組込型画像処理ユニット
■利点
検査設備導入コスト軽減
センサーでは不足。画像処理を行いたいのは１つの判定目的だけではありませんか？ 多くの画像処理機能を持った高額な画像処理ユニットの一部の限られた機能しか使わないことが多くありませんか？ 汎用の便利さよりも「専用の優位性」「リピートコストパフォーマンス」を追求したくはありませんか？
- ◆低コストを追求したシンプル画像処理ユニットでありながら高性能マイコン、大容量画像メモリを搭載。
- ◆PLCとのインターフェースが可能な多点DIO、多種の同類品種設定や環境調整など、パラメータ設定や判定結果の表示が行えるLCDディスプレイ搭載。
- ◆NTSCカメラ取込、外部ディスプレイの接続でカメラ画像の表示、RS232Cボートから管理（ログ）の転送なども可能。
■機能説明
搭載されたCCDカメラでワークの画像を撮影して画像処理により判定を行います。
■外部入出力
外部からのトリガ入力で処理を行うことが可能です。 また、外部出力として、判定結果やステータスがが出力されます。■画像処理判定

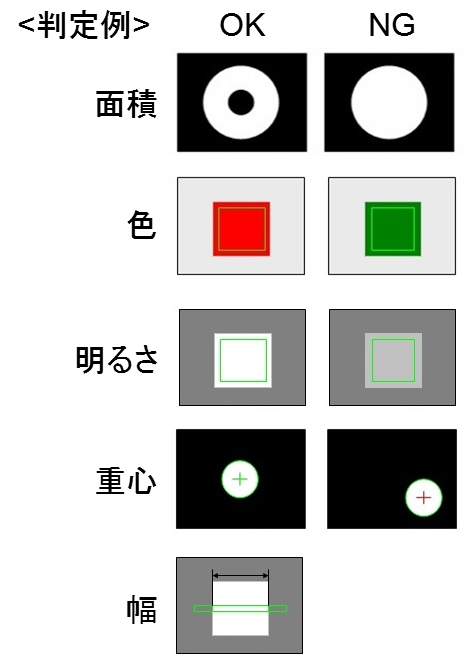

カメラから画像を取得してお客様のワークに合わせた画像処理によりご希望の判定処理を行います。■判定結果表示
1/0に出力、LED表示、LCDディスプレイに判定結果を表示します。■ユーザーインターフェイス
LCDディスプレイと４つのスイッチでパラメータ編集を行うことが可能です。■その他の特徴
1)処理速度は処理内容によりますが約300msec程度が目安です。 2)パラメータ設定を50パターン（50品種）持ち、品種切り替えが可能です。 3)デコード処理の公開されたものであれば、バーコードや2次元コードの読み取りも可能。 4)文字認識はできませんが、面積による文字欠けなどの判定は可能です。 5)周辺機器とのインターフェース用にI/OやRS232C通信を使用することが可能です。
